一、行業背景

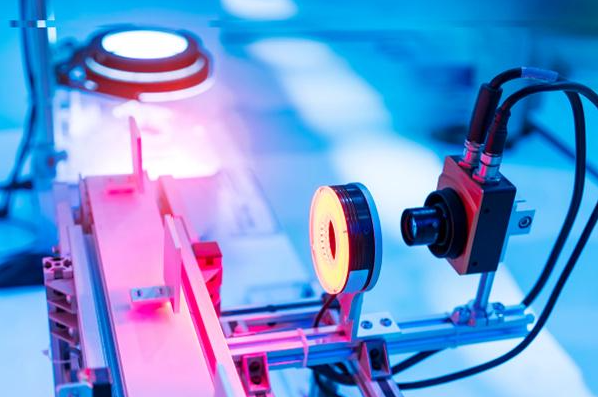

　　工業視覺檢測系統集成商長期受困于高密度相機協同調度與邊緣算力瓶頸的行業級矛盾：在自動化質檢、在線監測等場景中，多相機采集的海量圖像數據需在毫秒級完成處理分析，但通用硬件難以兼顧多路視頻流低延時同步與復雜算法實時運算，導致檢測效率與精度雙重衰減，迫使集成商在視覺控制器的性能與可靠性間艱難權衡。

　　二、客戶核心需求

　　在視覺檢測領域，某視覺技術客戶面臨關鍵挑戰：需實時處理12臺海康網口相機（每秒15幀）及PLC聯動的數據流，前期測試中設備CPU負載過高，需優化系統配置。

　　多相機接入：12臺網口相機+1路PLC通訊

　　高速網絡：萬兆交換機擴展支持

　　負載優化：支持3060顯卡，降低前期測試中過高的CPU占用率

　　內存性能：2666MHz速率穩定運行

　　三、東田定制化方案

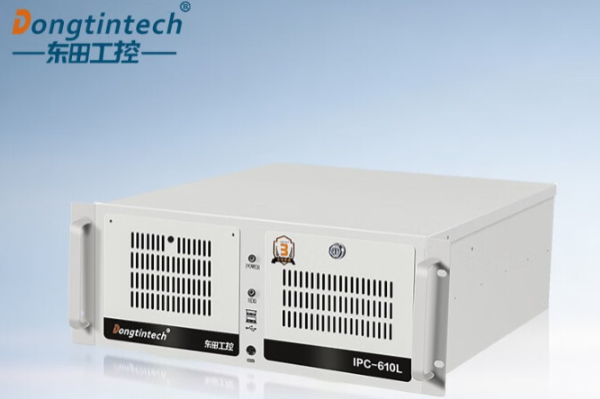

　　東田工程師為該客戶推薦了 DT-610L-WW480MA 工業視覺控制器。該機型搭載Intel W480E芯片組，關鍵配置如下：兼容LGA1200架構，第十代 Xeon W系列及Core 處理器，為優化CPU負載提供了堅實基礎。

　　卓越擴展性：提供2個PCIex16插槽（完美支持RTX 3060顯卡）、3個PCIex4插槽（用于擴展萬兆網卡）及2個傳統PCI插槽，確保關鍵擴展組件的靈活安裝。

　　高速網絡基礎與擴展能力：東田視覺控制器板載4個Intel千兆網口（3個I210-AT+1個I219LM）保障基礎通信，結合充足的PCIe x4插槽，輕松實現萬兆網絡擴展，滿足12臺相機的高并發數據吞吐。

　　穩定高效內存：DT-610L-WW480MA配備4個DDR4 UDIMM插槽，最高支持128GB容量，并完美支持客戶指定的2666MHz速率，為高速圖像處理提供流暢穩定的運行環境。

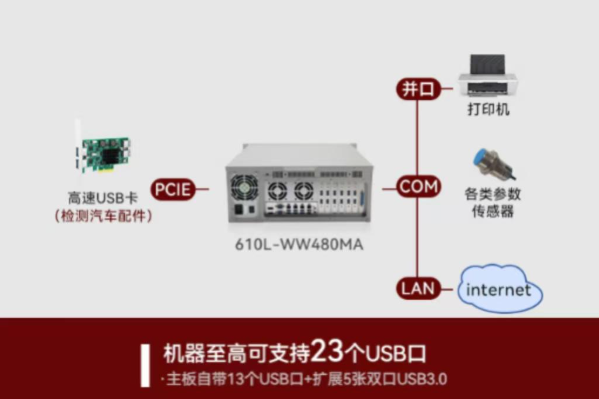

　　豐富工業接口：提供多達10個工業COM接口（其中COM1-COM6支持232/422/485可調，滿足PLC及特殊設備連接），13個USB接口（含6個高速USB3.2 Gen 2、2個USB3.2 Gen 1及5個USB2.0，方便相機及外設接入），以及VGA+HDMI+DP三顯輸出，全面覆蓋現場設備連接需求。

　　充裕存儲空間：配備4個SATA III接口和3個M.2 M-Key插槽（支持NVMe SSD），為海量圖像數據提供高速緩存和存儲解決方案。

　　四、方案核心優勢

　　1. 負載優化設計

　　東田視覺控制器基于Intel W480E芯片組和Xeon十代 W/Core處理器平臺，相較于客戶前期測試平臺，顯著優化系統資源分配，有效降低CPU負載，為穩定處理15fps圖像流提供強大算力保障。

　　2. 網絡架構無憂

　　充足的PCIe x4插槽為萬兆網卡擴展提供硬件基礎，徹底突破12臺網口相機數據并發傳輸?shù)膸捚款i，確保圖像數據流暢無阻。

　　3. 便捷部署與維護

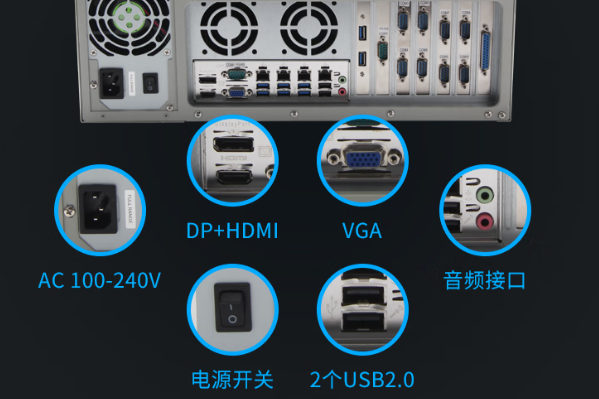

　　精心規劃的I/O布局（前置2個USB2.0+電源/復位鍵/指示燈，后置集中大量接口）極大簡化現場布線與操作。430×480×177mm標準化機身設計，支持機架或壁掛安裝，節省空間。

　　五、方案邏輯與服務保障

　　東田深刻理解客戶從單臺測試驗證到未來批量部署的持續性需求。本次方案設計不僅著眼于滿足當前的技術要求：

　　前瞻性硬件預留：該視覺控制器擁有充足的PCIe插槽（x16, x4）、M.2插槽、內存插槽及550W電源升級選項，為后續算法升級、增加相機數量或更換更高性能顯卡預留了充分的擴展空間。

　　分階段實施支持：東田將為客戶的單臺測試樣機提供全面的硬件與基礎系統支持，確保測試順利進行。測試通過后，將無縫銜接，提供批量產品的部署方案與持續的技術服務，保障項目長期穩定運行。

　　六、結語

　　面對視覺檢測行業多相機協同、高并發處理的嚴苛需求，東田工控以深度定制化能力為核心，通過模塊化擴展設計化解設備接入與算力瓶頸。我們?yōu)橐曈X檢測場景打造的彈性工控方案，可靈活適配相機數量增減、算法升級與邊緣部署需求，助力企業降本增效。

　　若您正面臨工業視覺控制器的高負載挑戰，歡迎聯系東田技術團隊，獲取專屬優化方案！
